Modellbeschreibung:

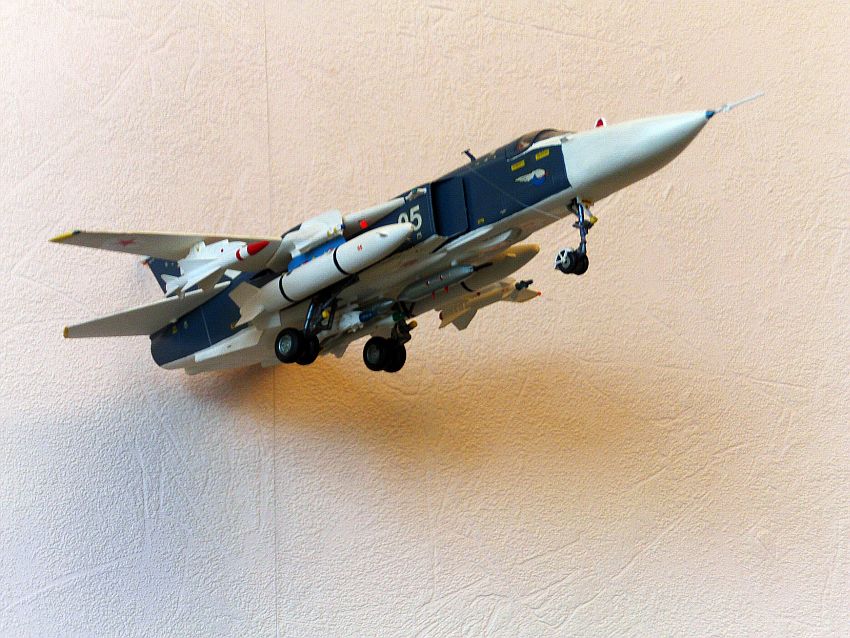

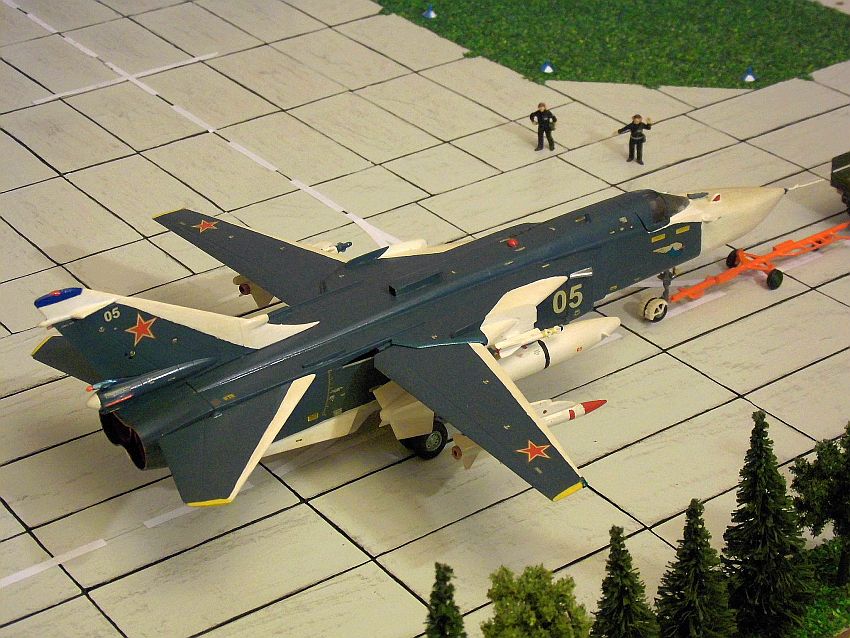

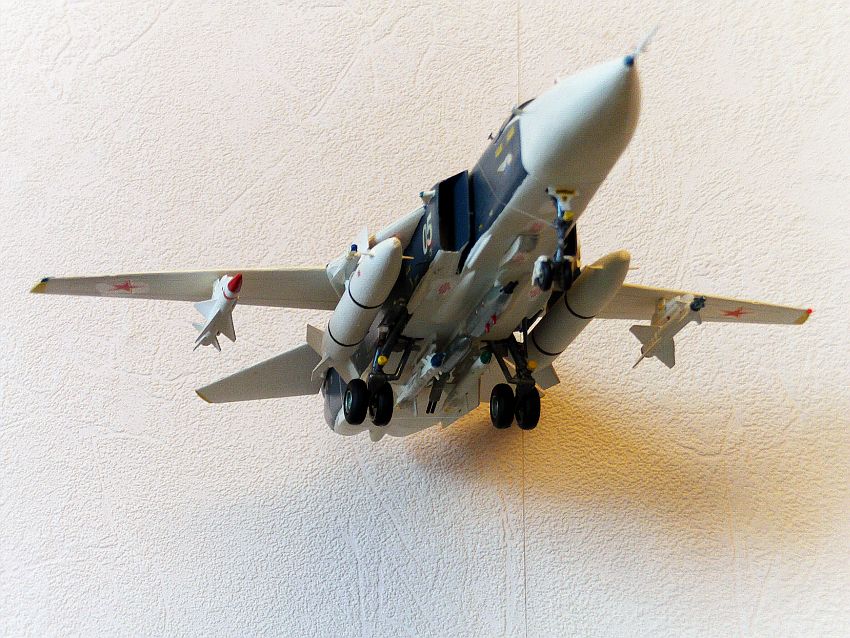

Das Modell der SU-24M ist vom Hersteller Dragon und wurde von mir 1997 gebaut. Sie ist die Variante eines Mehrzweck-Kampfflugzeuges der sowjetischen Luftstreitkräfte. Mit diesen Suchoj Kampfflugzeugen, wurden in der sowjetischen Militärluftfahrt, erstmalig glaube ich, neue Bordwaffensysteme getestet und eingeführt. Das bedeutete, das man auf die herkömmlichen Bordkanonen am Flugzeug verzichtete und dafür Bordkanonen in Form von Außenlastaufhängungen mitführte. Es sind zwei Bordkanonencontainer am Modell unterm Rumpf zu erkennen. Auch hier soll nicht unerwähnt bleiben, dass der Modellbausatz eine sehr gute Qualität aufwies, was sich auch in seinem Preis wiederspiegelte (51,00 DM). Am Modell wird ebenfalls sichtbar, was ich bereits beim Tornado erwähnte. Die Pylonen für die Zusatztanks dienten auch als Pylonen für Luft-Luft-Raketen in Doppellafetten, wurde aber nicht zum Standard. Das Modell ist farblich in "Marineblau" und "Weiß" gestaltet. Es werden mitgeführt zwei sehr große Zusatztanks, 2 kleine Luft-Luft-Raketen, 2 Luft-Boden oder Luft-Seeziel-Raketen unterhalb der Tragflächen sowie 2 Kanonencontainer und 2 weitere Luft-Boden oder Luft-Seeziel-Raketen unterhalb des Rumpfes. Von den zwei mitgeführten Kanonencontainern ist einer in Flugrichtung montiert und einer nach hinten gerichtet. Bei diesem Modell habe ich auf die Darstellung eines geöffneten Cockpits verzichtet. Die Luftbetankungssonde ist eingefahren. Der Modellbausatz glänzt mit vielen Details wie u. a. mit einem gut gestaltetem Fahrwerk sowie Cockpibereich. Der Decalbogen ist ebenfalls von guter Qualität.

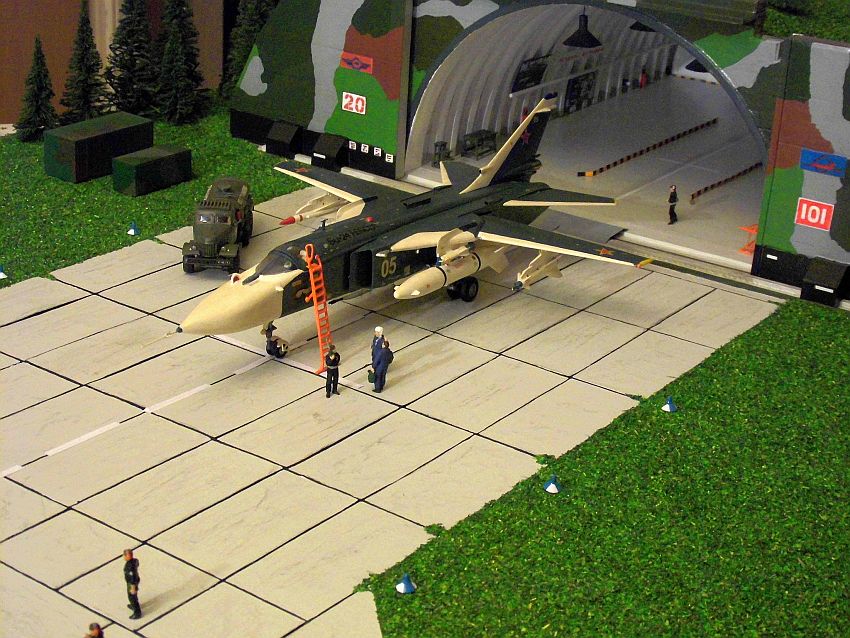

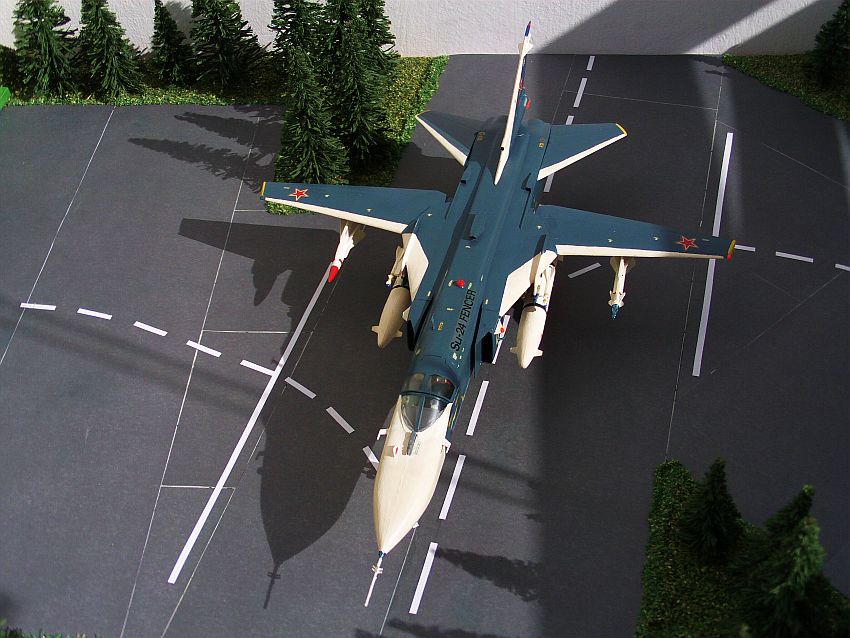

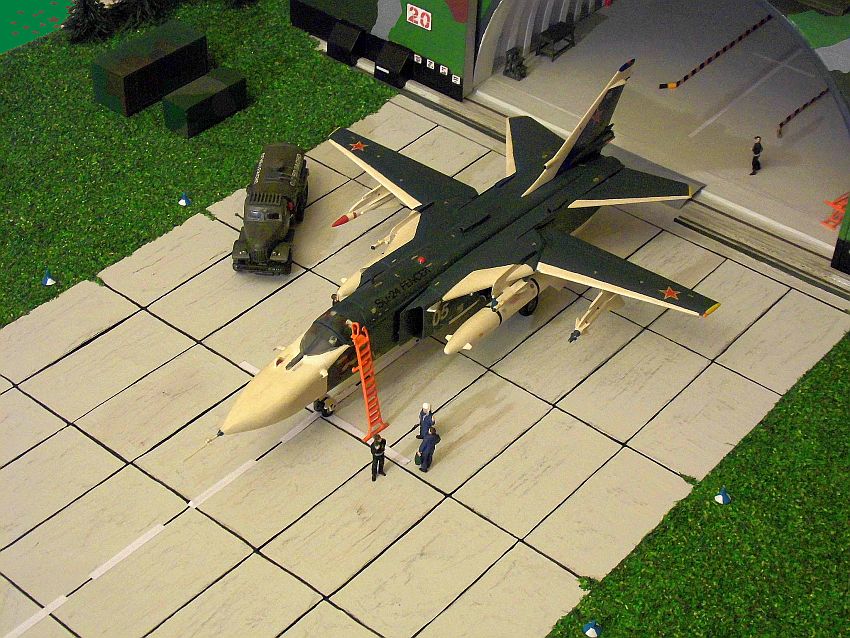

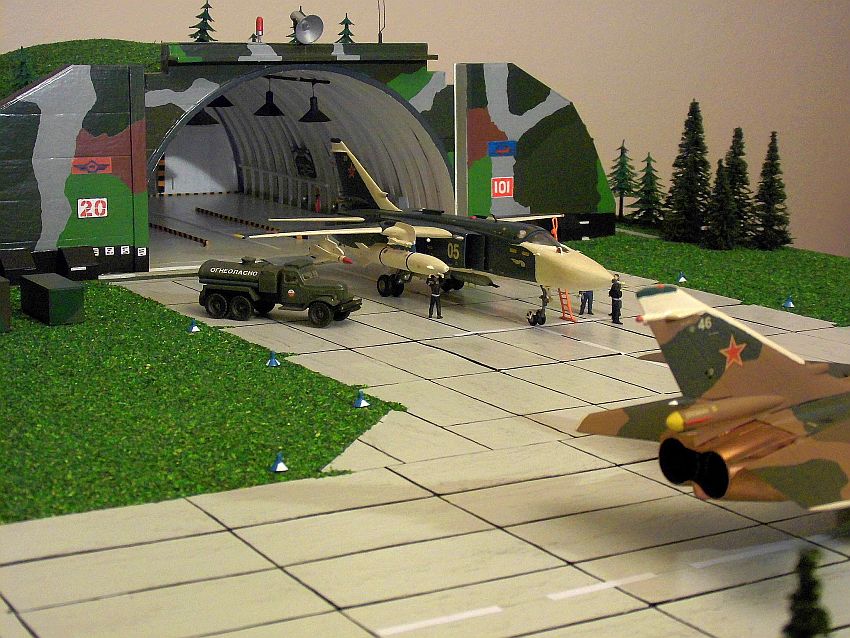

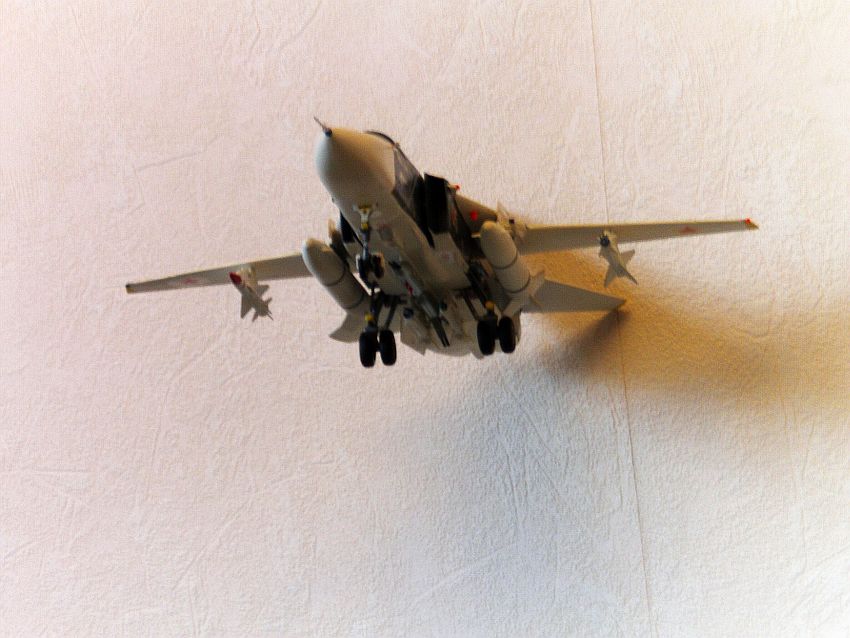

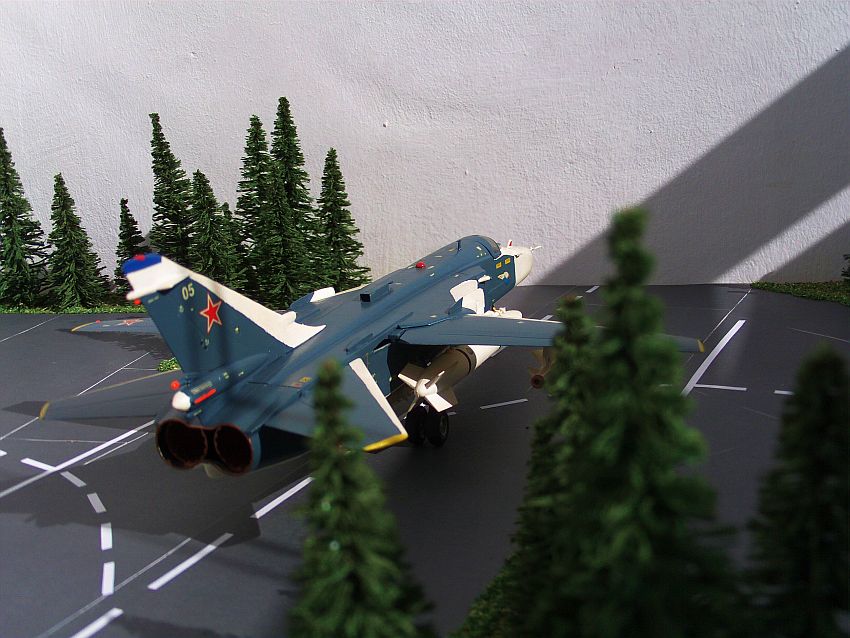

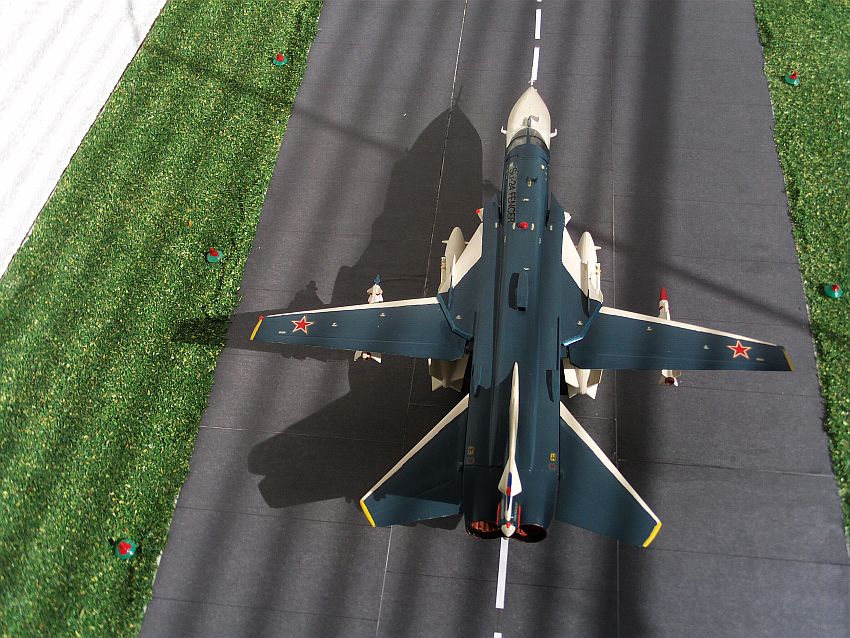

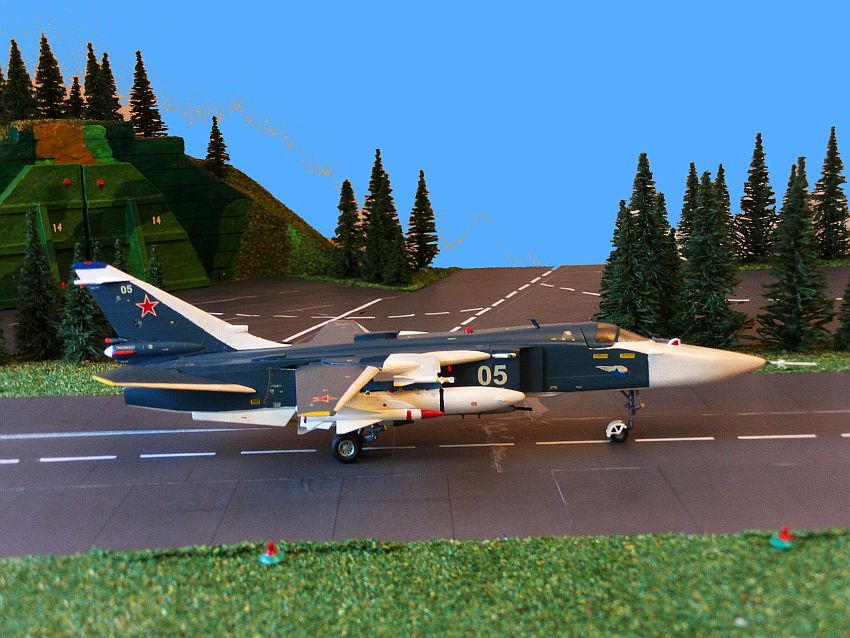

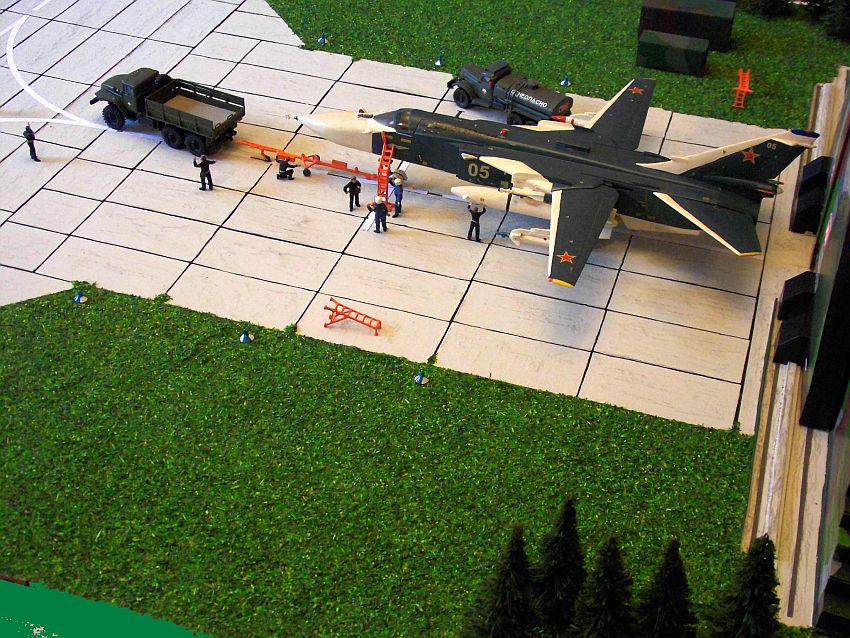

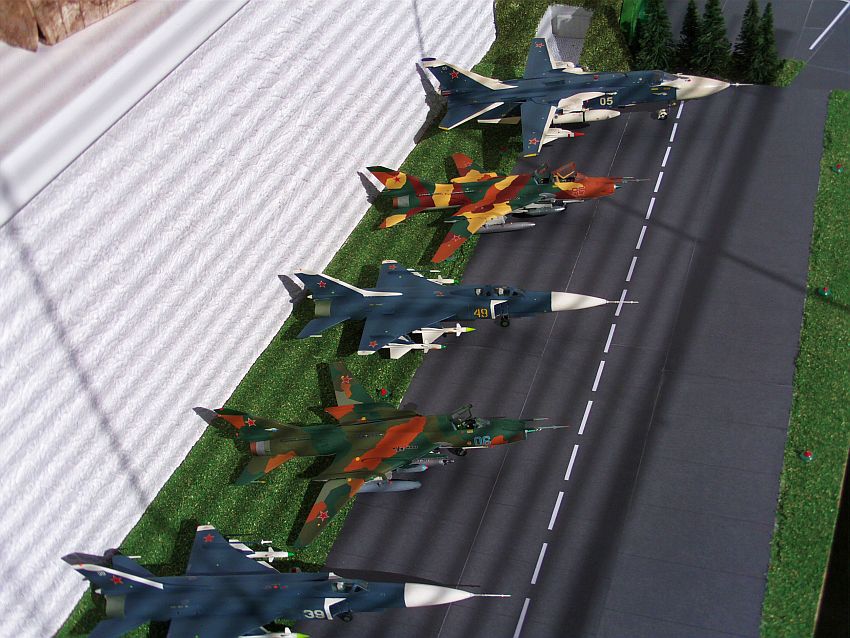

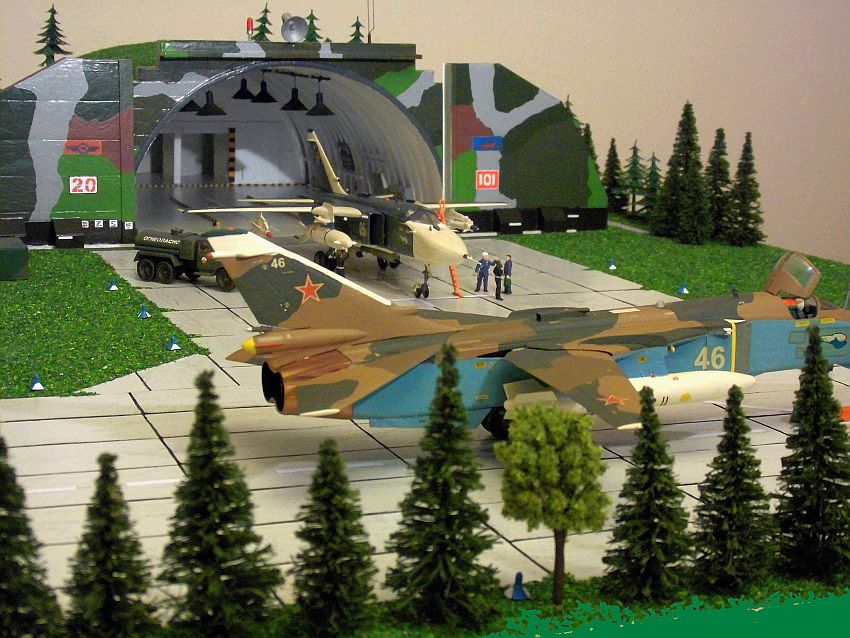

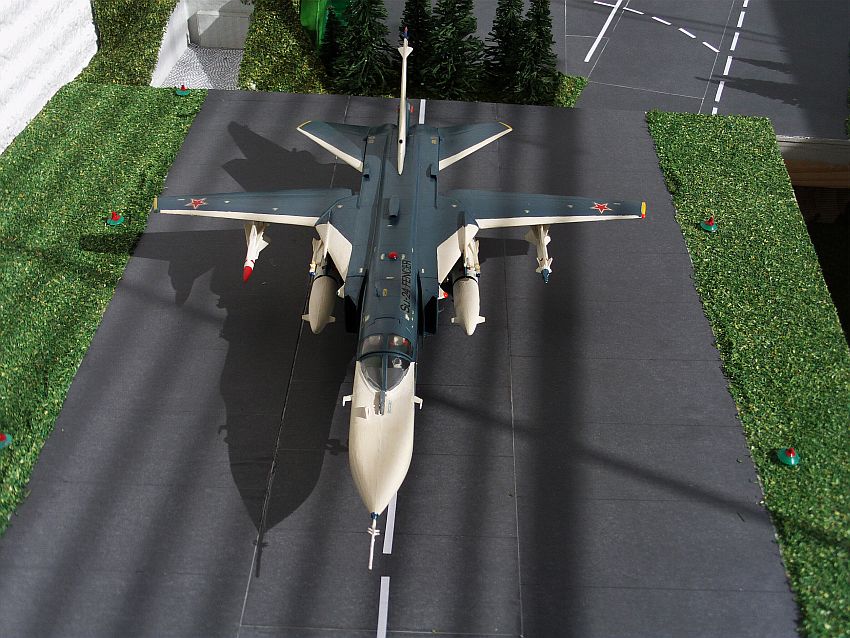

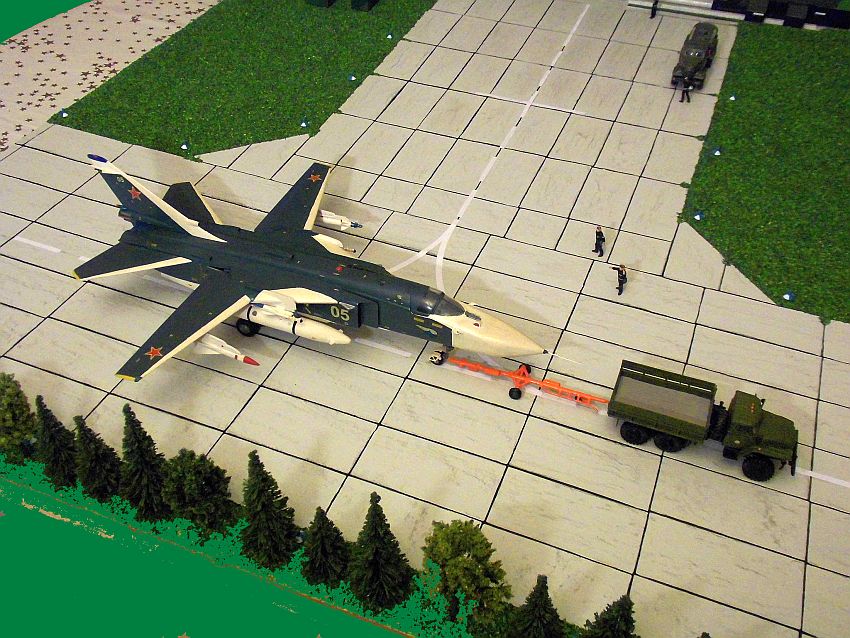

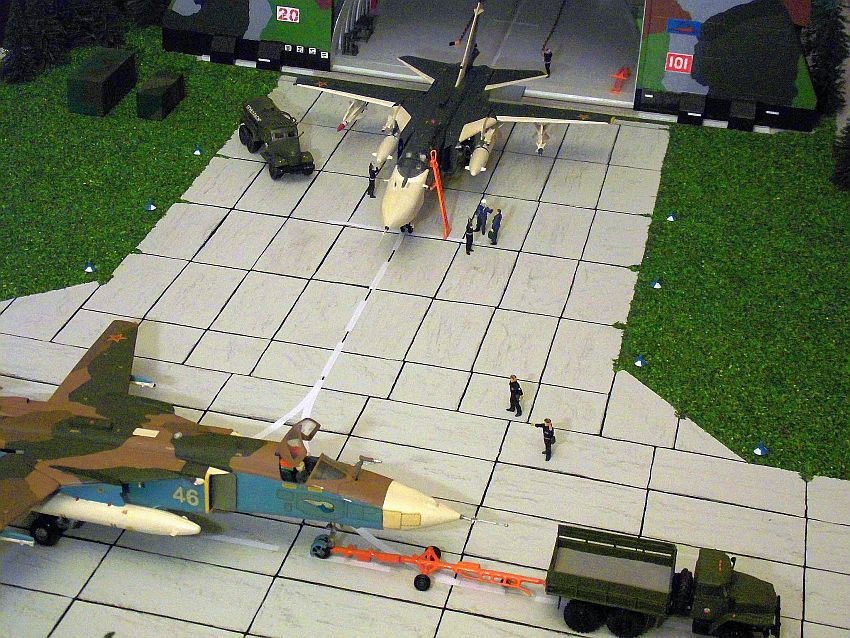

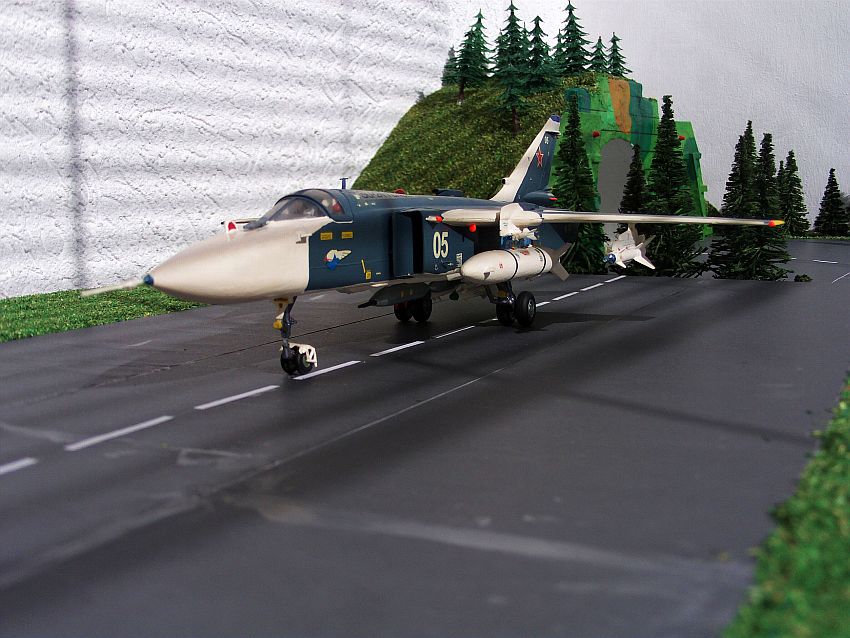

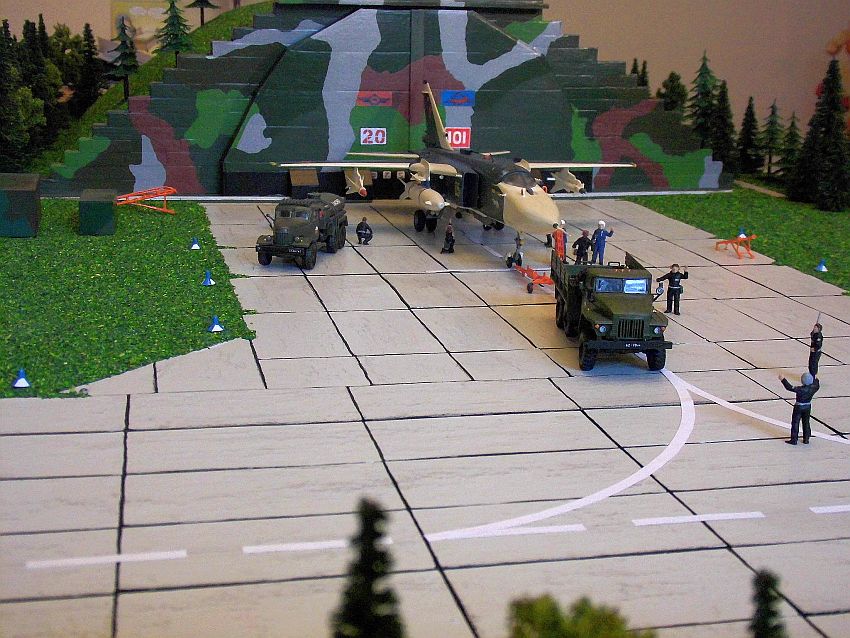

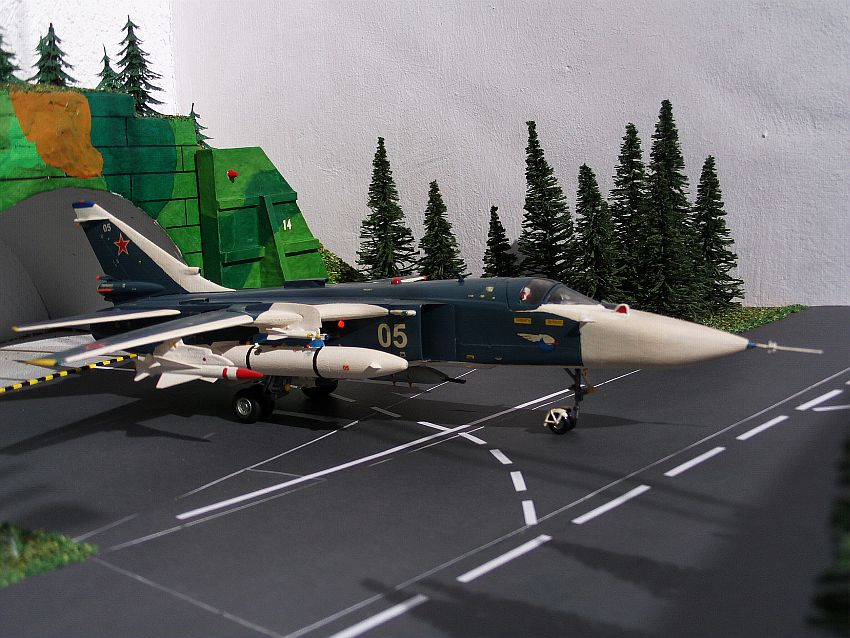

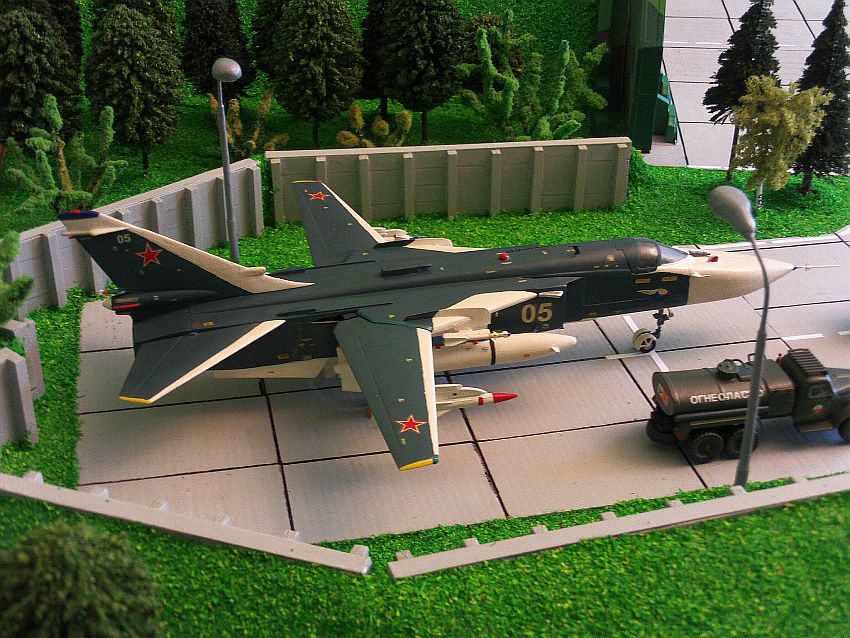

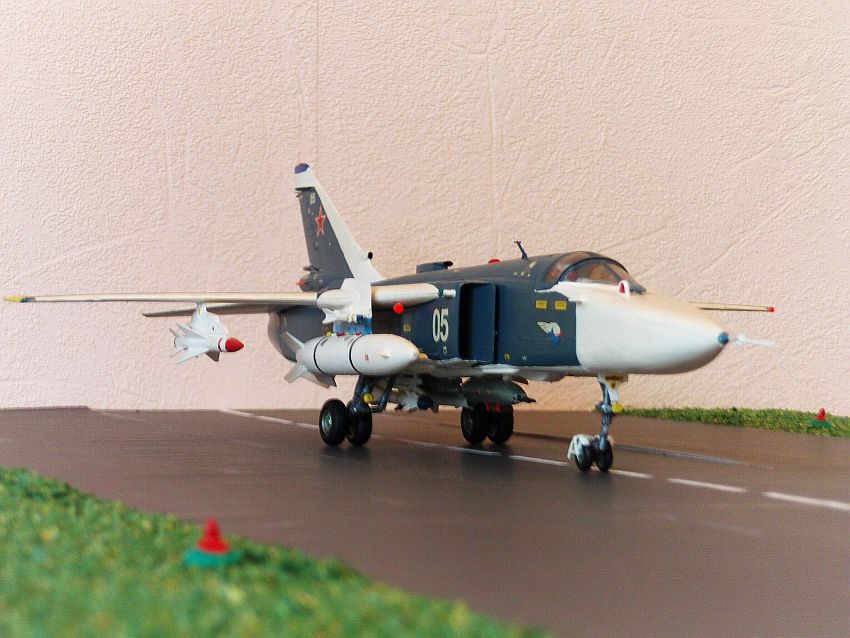

Bildergalerie der SU-24M:

(zum vergrößern anklicken)

Daten und Fakten:

Die SU-24M ist eine leistungsstärkere Weiterentwicklung der SU-24. Von der NATO erhielt sie den Codename "Fencer D". Die SU-24M erhielt eine einziehbare Tanksonde für die Luftbetankung, einen komplett neuen Avionikkomplex für den Einsatz neuer lasergelenkter und fernsehgesteuerter Waffensysteme, ein komplett neues Bugradar, ein Laserbeleuchtungs- und TV-Zielverfolgungssystem sowie ein Geländeverfolgungsradar für den Autopiloten bei Tiefflugeinsätzen. Ihren Erstflug absolvierte die SU-24M Version am 24.06.1977. Die weiteren Verbesserungen an der SU-24M konzentrierten sich auf die Avionik, so das für die Aufklärerversion interne und externe Möglichkeiten bestanden und die Defensivkomplexe in der elektronischen Kampfführung erweitert wurden. In den 80ziger Jahren erfolgte auch der Einsatz von Helmvisieren wie sie bei der MiG-29 zum Standard gehörten. Eine Sateliten gestützte Zielerfassung und Zielverfolgung verbunden mit anderen elektronischen Maßnahmen in der Luftverteidigung ergänzten diese Weiterentwicklungen.

Technische Daten der SU-24M

• Einsatzkonzeption:  Jagdbomber / Aufklärer
• Länge:  24,53m
• Spannweite: bei 68° Pfeilung: 10,36m, bei 16° Pfeilung: 17,63m
• Höhe: 5,97m
• Flügelfläche:  55,17 m² bei 16° Flügelpfeilung
• Leermasse:  21.150 kg
• Startmasse: ca. 36.000 kg
• Startmasse max.:  39.600 kg
• Waffenlast max.: 8.000 kg an acht Außenlaststationen
• Treibstoffmenge: 9,8 t intern + 2x Zusatzbehälter mit je 2.000 od. je 3.000 Liter
• Triebwerk: 2xi Ljulka AL-21F-3A-Strahltriebwerke mit je 76,52 kN Schub ohne; und mit je 109,87 kN mit Nachbrenner
• Höchstgeschwindigkeit: auf optimaler Höhe: Mach 2,18 bzw. 2.317km/h, auf Meereshöhe: Mach 1,15 bzw. 1.320km/h
• Marschgeschwindigkeit:  keine Angaben
• Steiggeschwindigkeit: keine Angaben
• Gipfelhöhe: 17.500m
• Reichweite: 1.050km (mit internem Treibstoff)
• Aktionsradius:  320 km bis 1.050 km je nach Einsatzzweck
• Bewaffnung: siehe Artikel
• Besatzung: 2 Mann

Dieser Artikel basiert auf dem Artikel SU-24 aus der freien Enzyklopädie Wikipedia und steht unter der GNU-Lizenz für freie Dokumentation. In der Wikipedia ist eine Liste der Autoren verfügbar.
