Modellbeschreibung:

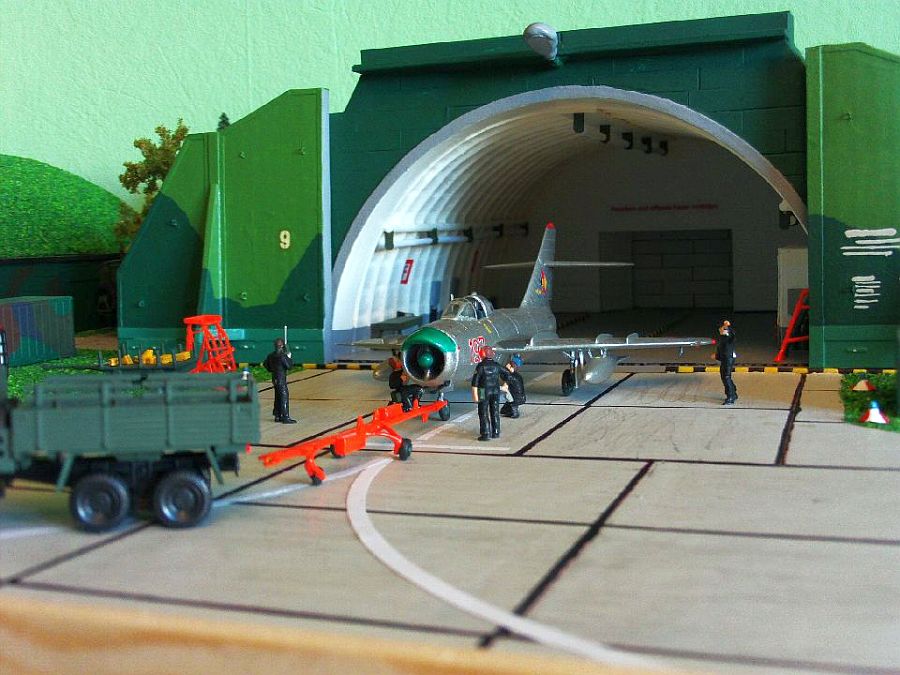

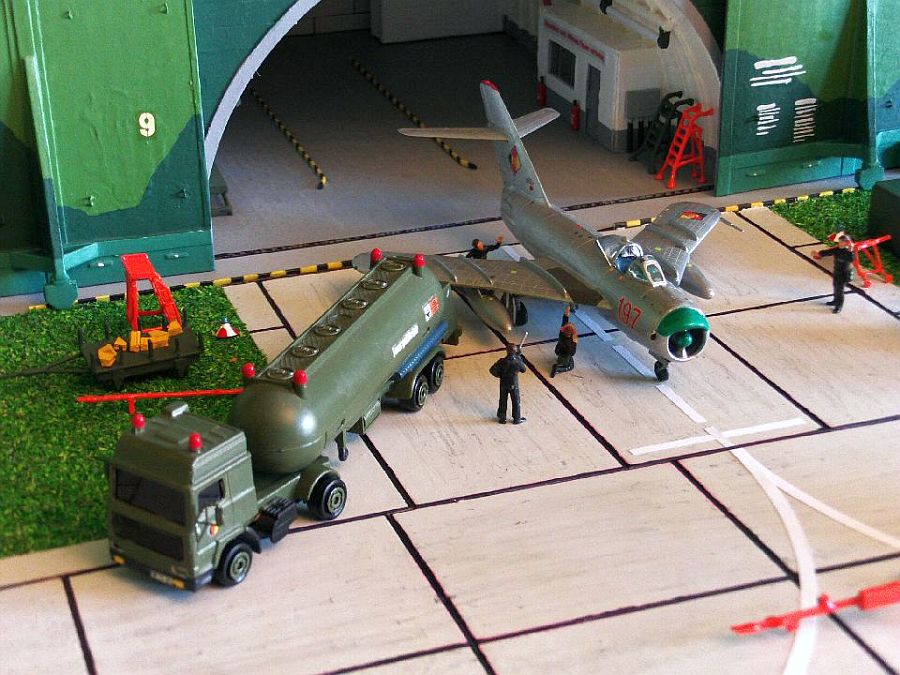

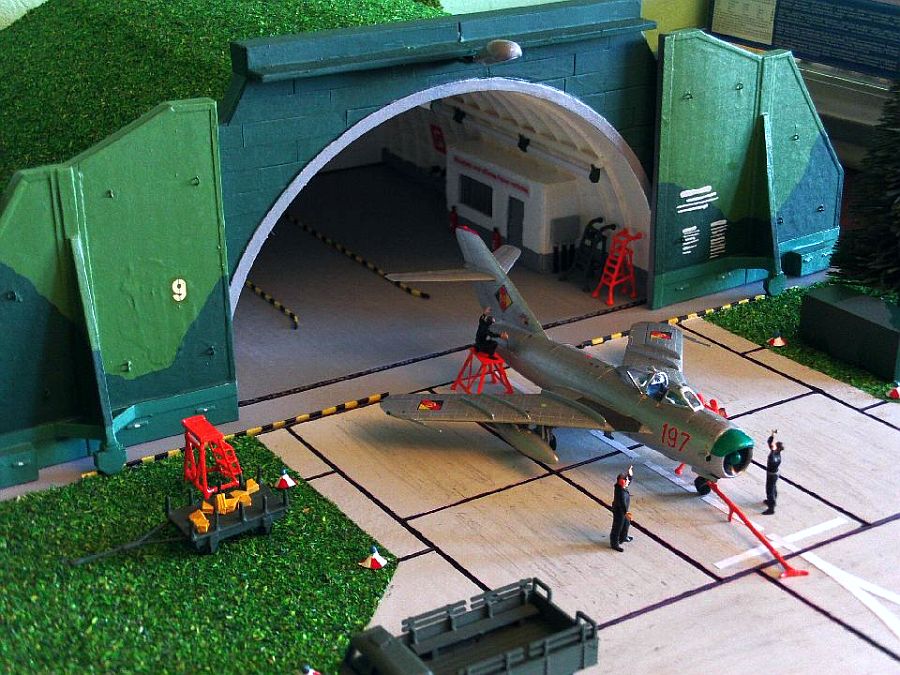

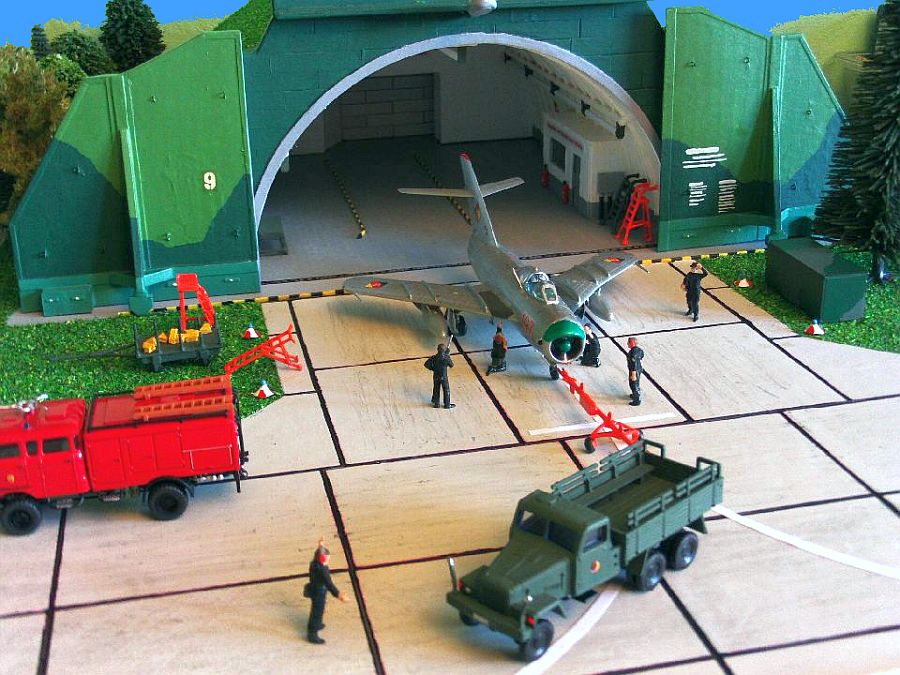

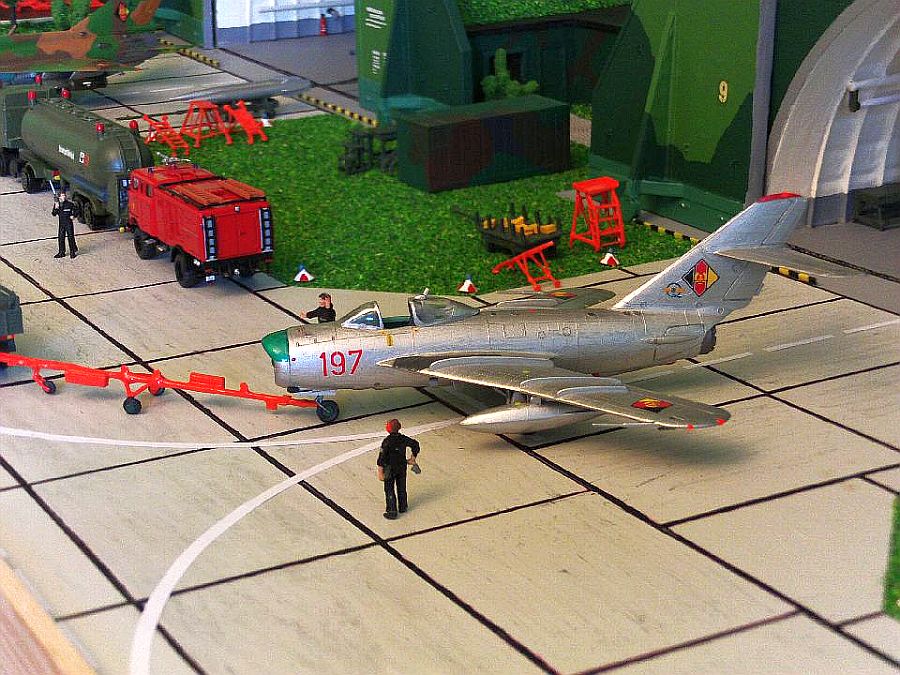

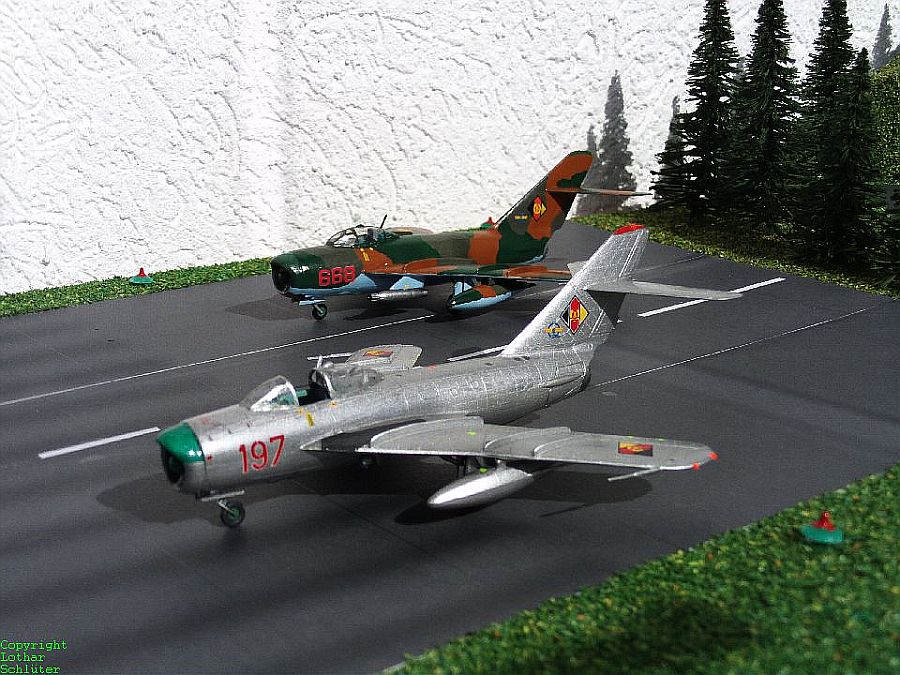

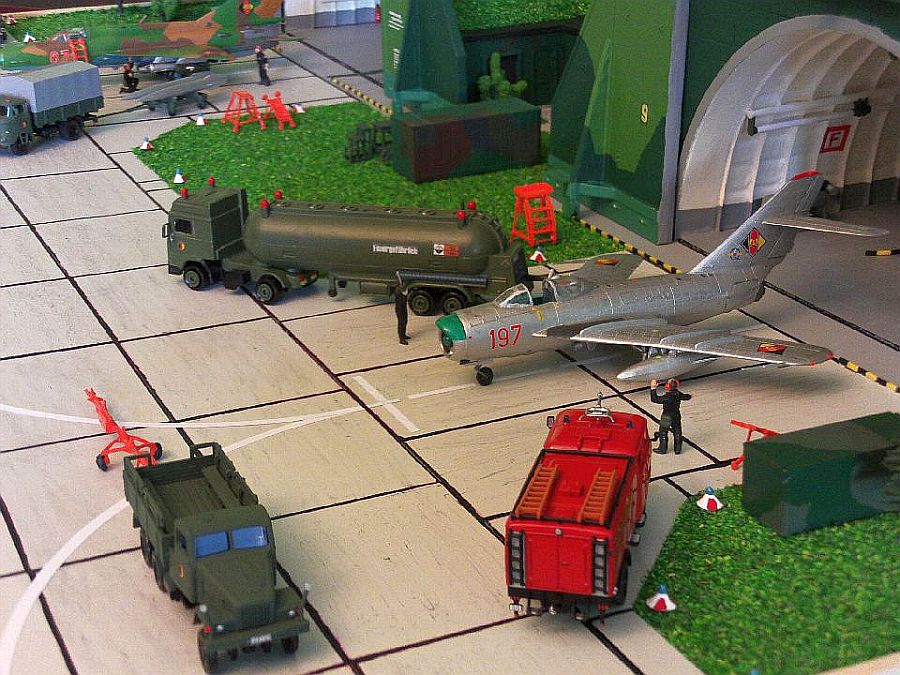

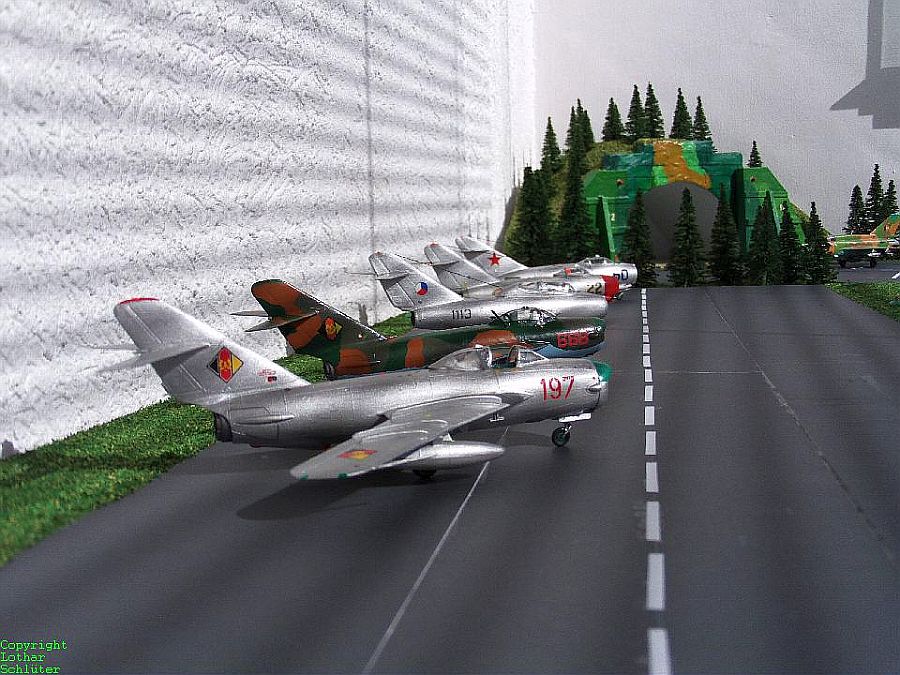

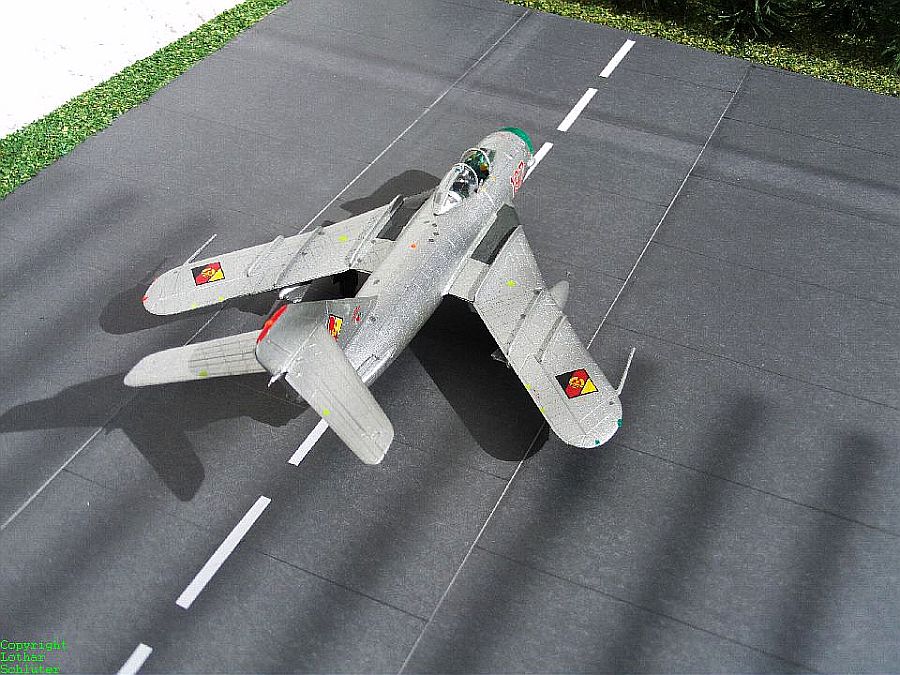

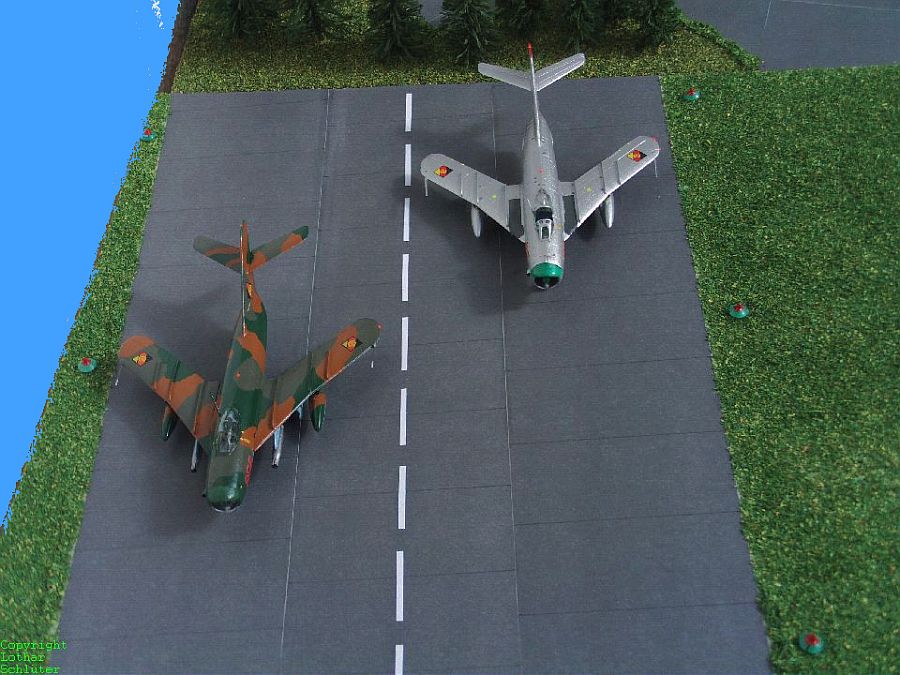

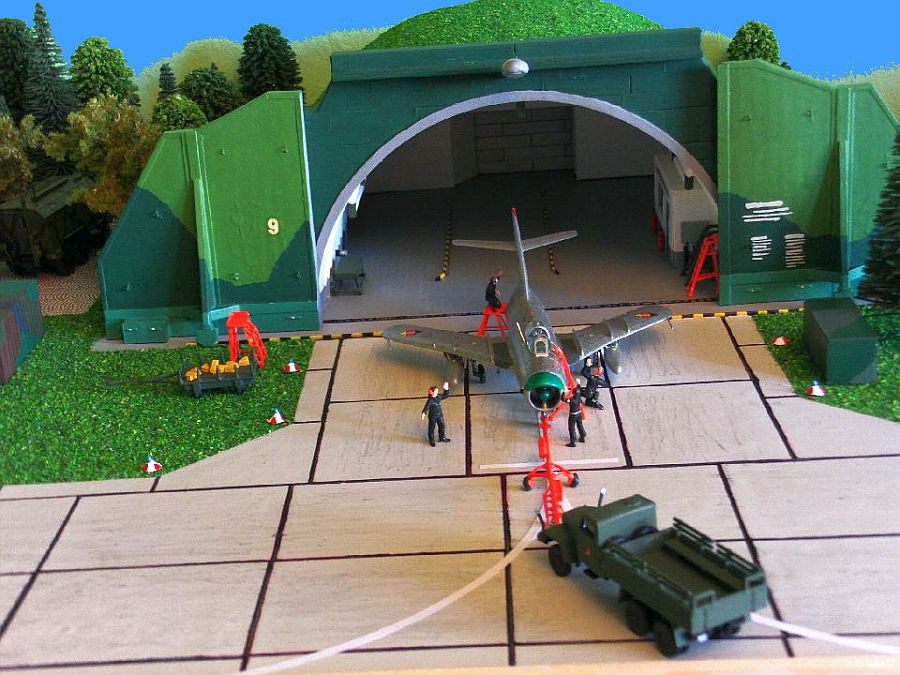

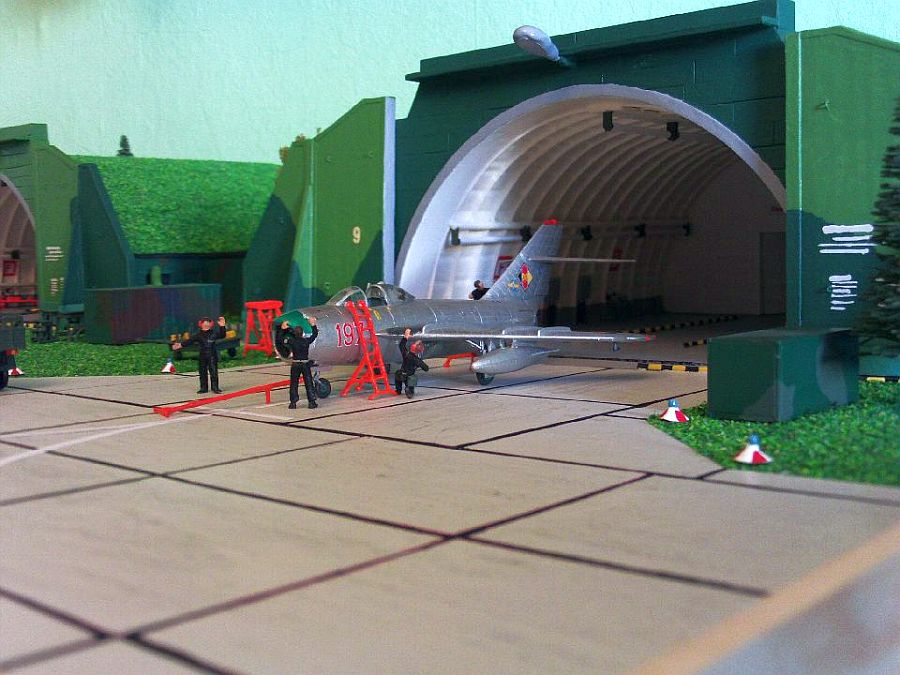

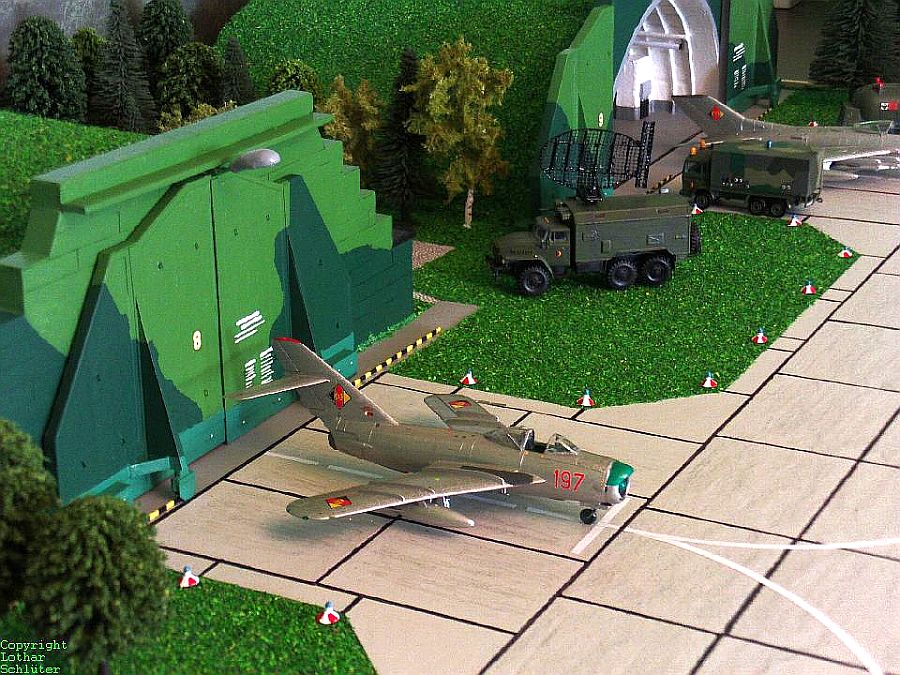

Das Modell der MiG-17PF habe ich im Jahr 2007 gebaut. Es ist vom Hersteller "Bilek" und ist eine Version eines Allwetterabfangsjägers der Luftstreitkräfte der NVA/DDR. Der Bausatz wurde von mir erweitert, da ein geöffnetes Kabinendach nicht vorgesehen ist. Auch ist die Nummerierung nicht korrekt, da die Nr. "rote 197" im Verzeichnis der NVA bei diesen Flugzeugtyp nicht zu finden ist. Wahrscheinlich gehörten die einhunderter Nummern in den Bereich der MiG-15. Das Modell wird im Umfeld eines Militärflugplatzes dargestellt Als Vorlage für die Bogendeckung (GDF) habe ich die vom ehemaligen Militärflugplatz in Marxwalde (heute wieder Neuhardenberg) gewählt. Das Modell zeigt eine MiG-17PF mit zwei Zusatztanks unter den Tragflächen sowie die zum Standard gehörenden Bordkanonen. Diese Abfangjägerversion konnte aber auch 4 Luft-Luft-Raketen als Bewaffnung mitführen. Dazu verzichtete man auf die Bewaffnung mit Bordkanonen ähnlich wie bei der Entwicklung der späteren Typen-Reihe der MiG-19S und MiG-19PM. Am Modell sind auch die Trittflächen für die Mechaniker an der Tragflächenwurzeloberseite zu erkennen. Im Unterschied zu den Vorgängern, verfügt die MiG-17PF schon nicht mehr über die Langdrahtantenne.

An der Triebwerksansaugöffnung ist das neue Übersichtsradar RP-1 mit der Zielantenne gut zu erkennen, was die MiG-17PF - Allwetter - tauglich machte. Weiterhin sieht man in der Vorderansicht, dass die MiG-17 PF nur noch über zwei 23 mm Bordkanonen verfügt. Die 37 mm Bordkanone wurde zu Gunsten des Gewichtes für das Radar weggelassen. In den 60ziger Jahren hatte ich bereits diesen Flugzeugtyp als Modell von Kranich- Modellbogen im Maßstab 1:50 gebaut. Dieses Modell war mit den 4 erwähnten Luft-Luft-Raketen bestückt. Den Kranich-Modellbogen werde ich als Modellbausatz noch vorstellen. Einen Modellbausatz von einer MiG-17F habe ich zwischenzeitlich bekommen und werde diesen in einer NVA-Version auf dieser Homepage präsentieren.

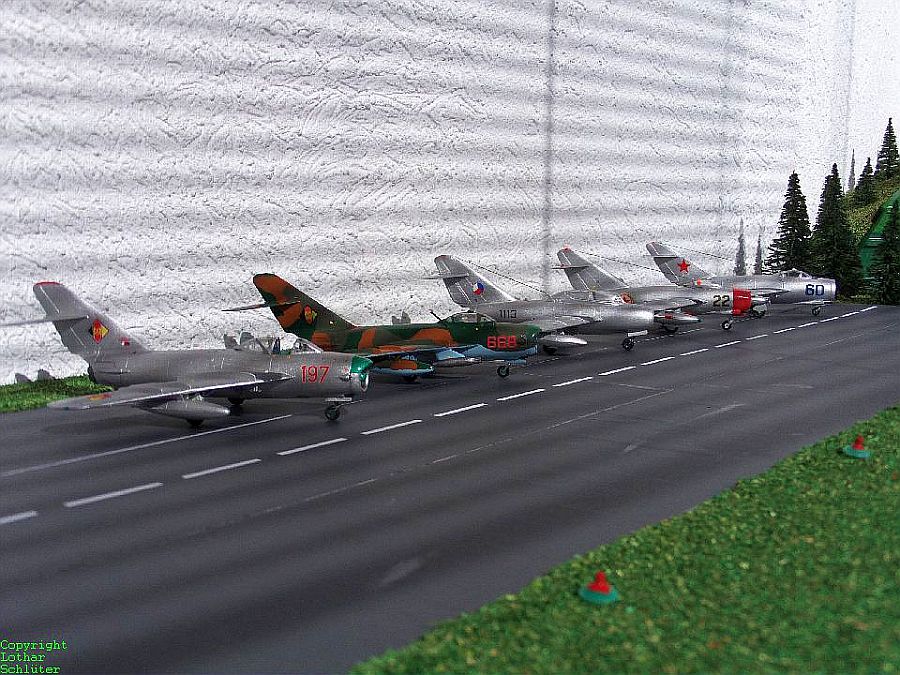

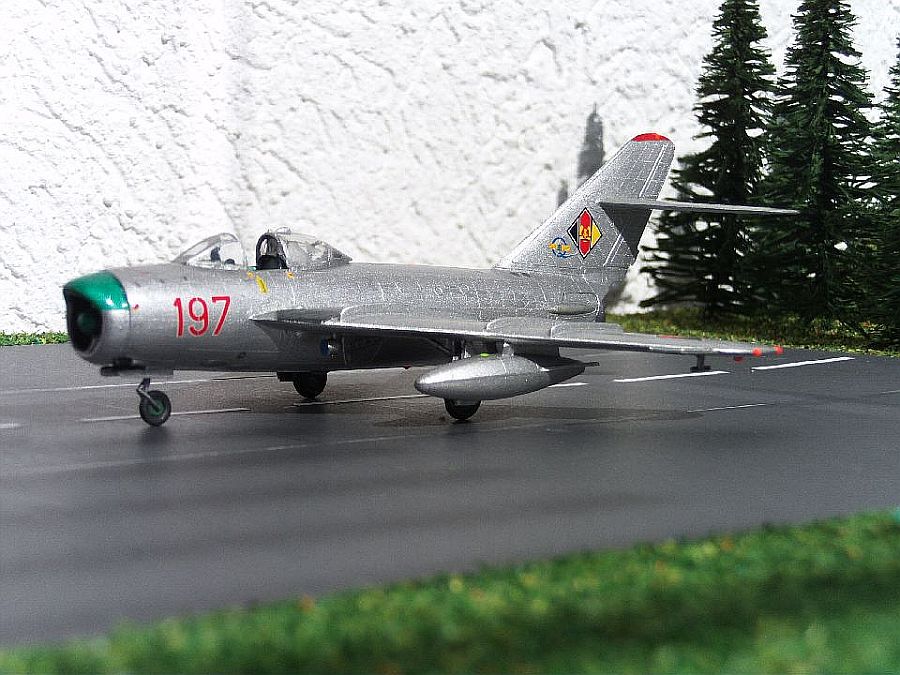

Bildergalerie der MiG-17PF:

(zum vergrößern anklicken)

Daten und Fakten:

Die Mikojan-Gurewitsch MiG-17PF ist ein sowjetisches Mehrzweckjagdflugzeug des OKB Mikojan-Gurewitsch. Der NATO-Codename lautet Fresco D. Es handelt sich um einen einstrahligen, in der Grundausführung einsitzigen Mitteldecker, der über ein einziehbares Fahrwerk und eine Druckkabine verfügt. Die Maschine beruht auf den Erkenntnissen, die mit der MiG-17 und MiG-17F gesammelt wurden. Das Kampfflugzeug wurde in mehreren Varianten in Großserie hergestellt und auch in mehreren Staaten in Lizenz gefertigt. Nachfolger wurde die MiG-19.

Die MiG-17PF (anfänglich MiG-17 P) entstand mit der Weiterentwicklung der MiG-17 zum Allwetter tauglichen Jagdflugzeug. Die anfängliche MiG-17 P erhielt das "Isumrud"-Radargerät und drei Bordkanonen NR-23. Die unbefriedigende Leistungsbelastung, verursacht durch das Anwachsen der Leer- und Flugmasse ohne Schubsteigerung, ließen die MiG-17 P zu keinem Standardflugzeug im Truppendienst werden. Die Bezeichnung MiG-17PF leitete sich durch den Umstand ab, das man die MiG-17 P mit dem leistungsstärkeren Nachbrennertriebwerk der MiG-17F umrüstete.

In den LSK/LV der NVA wurde die MiG-17PF ebenfalls geflogen. Zirka 40 Flugzeuge vom Typ MiG-17PF wurden aus polnischer Produktion für die LSK beschafft. Eingesetzt waren sie in den Jagdgeschwadern JG-1, JG-2 und JG-9. Bis Ende der 60ziger Jahre bzw. 1970 verblieben sie im Dienst.

Ich werde diese Daten und Fakten noch dahin gehend ergänzen, dass ich die Version einer MiG-17 SN mit einbeziehen möchte, da dieser Prototyp eine interessante Entwicklungsrichtung im OKB Mikojan-Gurewitsch darstellt.

weiterlesen...

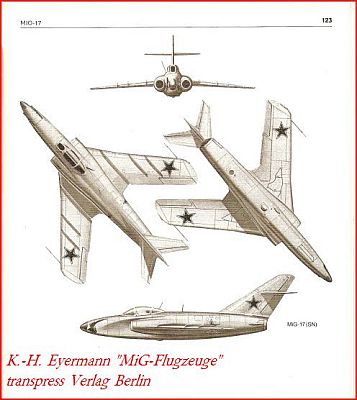

Drei-Seiten-Riss einer MiG-17 SN

Technische Daten MiG-17PF

• Einsatzkonzeption: Allwetter-Abfangjäger
• Länge: 11,68 m
• Spannweite: 9,63 m
• Höhe: 3,80 m
• Flügelfläche: 22,60 m²
• Leermasse: 4.182 kg
• Startmasse: normal  5.550 kg, maximal  6.280 kg
• Waffenlast max.: 500 kg
• Treibstoffmenge: 1.415 Liter + 2 Zusatzbehälter
• Triebwerk: Ein TL Klimow WK-1F, 26,47 kN ohne und 32,12 kN mit Nachbrenner
• Höchstgeschwindigkeit: 1.121 km/h in 4.000m
• Marschgeschwindigkeit: 900 km/h
• Gipfelhöhe: 15.850 m
• Steiggeschwindigkeit: 55 m/s
• Aktionsradius: 350 km
• Bewaffnung: 2 Kanonen 23 mm NR-23 mit je 80 Granaten oder 4 Luft-Luft-Raketen an Stationen unter den Tragflächen
• Besatzung: 1 Mann

Überarbeitet:  Januar 2012

Dieser Artikel basiert auf dem Artikel MIG-17 aus der freien Enzyklopädie Wikipedia und steht unter der GNU-Lizenz für freie Dokumentation. In der Wikipedia ist eine Liste der Autoren verfügbar.
